Die Heizung spinnt, draussen sind -5 grad und es ist Samstag abend. Da werd ich dann angerufen...
Motorelko wurde schon getauscht, immer noch spinnt der Saugzugmotor und dreht auf und ab. Man kann noch so viele Bauteile auf Lager haben, was man braucht hat man grad nicht da. Auf Handbetrieb lief der Motor nachdem wir den kaputten Schalter getauscht und den Wackelkontakt im Motorstecker behoben hatten. Den Optokoppler der Triacansteuerung mit Kältespray kühlen hilft auch, nur ist irgendwann die Dose leer... Unbeschalteter ersatzschalter war in der Front, den Motorstecker braucht ein Elektroniker nicht. Per Handbetrieb gehts ja erst einmal, die effizienz ist nicht so gut aber das Haus bleibt wenigstens warm.
Also danach zuhause ins Internet und Teile bestellt. Bei der suche nach dem Optokoppler K3022 findet man dann schon hier die Erklärung.
An sich muss man nicht alles tauschen. Gemessen waren die Pufferelkos, der Motorelko, der Snubber X2-Kondensator und der Optokoppler hinüber. Da der Ausbau viel Zeit braucht und man nicht alle 2 Monaten neu anfangen will ist der tausch aller Teile an sich nicht verkehrt. Kostet ja mehr Zeit zum aus und einbau der Platine als die Teile.
Als Tipp: auf der Zusatzplatine war ein Kanal nicht benutzt, den kann man zur not auch als Teilespender missbrauchen.
Das komplette Programm:
Motorelko: 400V 6,3µ (rechnerisch gehört ein 7µF rein, den gibts aber nicht)

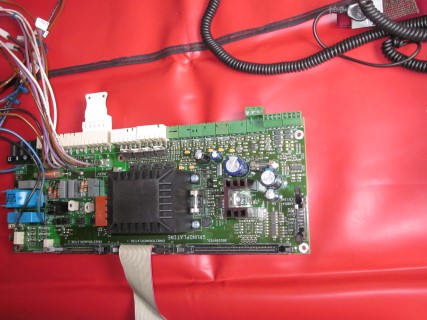

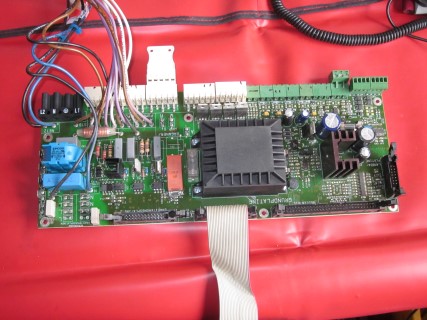

Hauptplatine:
C69= 1000µF 16V
C68= 220µF 25V
C54= 1000µF 50V
C44= 3300µF 25V
C34=1000µF 16V
3x BTA16-600 oder besser BTA16-700 (Conrad nr 151332)
3x 100nF X2 Kondensator 275V 15mm raster (Conrad nr 451097)
3x K3022, Ersatz ist MOC3022, besser MOC3052 (Conrad nr 1265990)
1x SFH620A1 (Conrad nr 154005)
1x SFH615A1 (Machmal ist wohl stattdessen ein SFH620A1 drin, diesen einfach doppelt mitbestellen) (Conrad nr 153780)

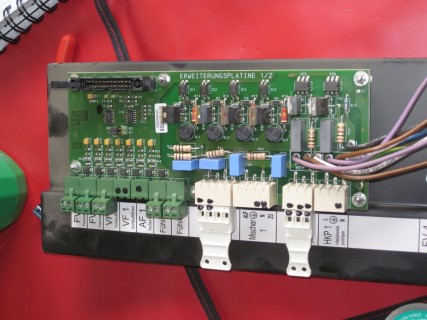

Zusatz Platine:
2x BTA16-600 oder besser BTA16-700
2x 100nF X2 Kondensator 275V 15mm raster
2x K3022, Ersatz ist MOC3022, besser MOC3052
Und wer noch die Teile der Lamda Platine mittauschen will (an dieser habe ich nichts gemacht)
2x BTA16-600 oder besser BTA16-700
2x 100nF X2 Kondensator 275V 15mm raster
2x K3022, Ersatz ist MOC3022, besser MOC3052
