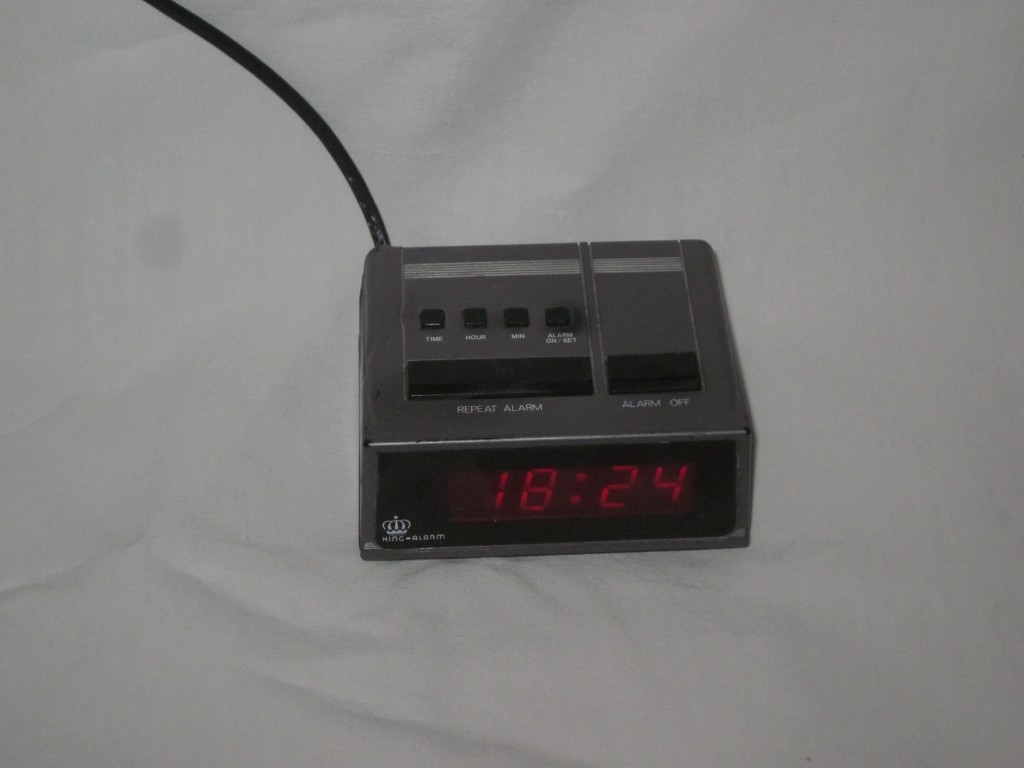

Auch wenn manche ihn wegen seinem Weckton hassen, für mich gibts seit 40 Jahren nichts anderes.
Verkauft wurden die Wecker mal bei Kaufhalle, Preis steht bis heute auf der Unterseite: 29,95DM
Es ist im grossen und ganzen ein auf dem LM8560 Ic basierendes Design in verbindung mit einem TKC 6221 Display.
Mein Online gekaufter notfallersatz hatte leider defekte Segmente im Display, kaufen kann man solch ein Display schon lange nicht mehr, ein normales 4 Digit Display ist komplett anders beschaltet. Mario hat auf seiner Webpage schön beschrieben:
LED Clock tyco
Aber nichts ist unrettbar, also einfach das Display zerlegen. Die LED sind mit ihrem Substrat direkt auf die Platine geschweisst und mit einem 2. Bonddraht angeschlossen. Mit dem Fingernagel bekommt man dies entfernt und mit viel Geduld SMD LED in der grösse 0402 reingelötet. Da diese neueren LED in gegensatz zu der 80er Jahre ausführungen aber wesentlich effizienter sind muss man die Widerstände R13 und R14 auf 680Ohm ändern. Sonst ist der Wecker einfach viel zu hell.
Ich hatte mal die idee den Wecker auf 12V DC umzurüsten, Online sind die Pläne vielleicht jemandem nützlicher als in meiner Schublade
Wie man sieht hat er eine bewegte Geschichte hinter sich. in 40 Jahren gabs nur 10 Reparaturen: 3x schlechte Lötstellen am Verbinder Display zu Platine (Ist Eisendraht, kein Kupfer) 6x Gebrochene Stifte in den Tasten und 1x Neue Kondensatoren
Als Anhang mal (wie immer bei mir) händisch erstellte Schaltpläne.
Main PCB pictures
Main PCB schematic
Button PCB schematic
Display pinout
